Machine de laminage de plaque pour la flexion de précision

Le laminoir à tôles d'épaisseur moyenne est utilisé pour plier des tôles d'épaisseur moyenne présentant des caractéristiques différentes en fonction de leur capacité de production. Procédé de production du laminoir à tôles moyennes et lourdes

; Sous le contrôle de l'opérateur, faire fonctionner la machine à travers le panneau de commande (avec tout l'équipement de commande et les feux indicateurs).

le cycle de fonctionnement contrôlé par PLC (option) est réglé par des interrupteurs de limite, des capteurs de position et d'autres capteurs d'affichage. Ces ajustements garantissent l'exactitude du travail et éliminent la possibilité d'erreurs de procédure. Grâce à l'interface du panneau de commande, plusieurs opérations manuelles peuvent être concentrées dans des opérations de démarrage simples.

courbe à trois rouleaux hydraulique horizontale à distance centrale variable ; Il s'agit d'une machine de pré - flexion et de laminage de tôles d'épaisseur moyenne / grande de différentes formes.

ce modèle est différent du modèle traditionnel parce que chacun de ses rouleaux inférieurs peut se déplacer horizontalement indépendamment pour produire n'importe quel pas désiré, tandis que les rouleaux supérieurs avec moteur peuvent se déplacer verticalement.

possibilité d'augmenter la distance entre les rouleaux de la plaque inférieure; Assurez - vous que la même force et la même puissance que plusieurs machines de précontrainte ne peuvent être utilisées que sur une seule machine. Le mouvement horizontal contrôlé du rouleau inférieur facilite le fonctionnement de la précontrainte. L'abaissement de la distance centrale du rouleau inférieur de la tôle d'acier permet une meilleure traction de la tôle d'acier, ce qui facilite la flexion ultérieure des produits de plus petit diamètre et d'épaisseur, ainsi que la mesure des tôles d'acier pliées qui doivent être soudées.

augmente la distance centrale du rouleau inférieur de la tôle d'acier, ce qui facilite la flexion de la tôle épaisse et améliore la capacité d'arrondi.

en raison de l'utilisation d'un système d'exploitation à rouleaux de pressage supérieur, une machine de cintrage à rouleaux à tôles moyennes et lourdes est adoptée; Il peut être utilisé comme presse traditionnelle pour l'estampage et la mesure du produit fini.

de même, des tôles coniques et pliées très épaisses peuvent être produites par différentes opérations de pressage.

Le choix de la bonne machine à enrouler vous aidera à gérer votre entreprise facilement:

tout d'abord, le système; La conception de la presse à flexion des tôles doit être pratique et facile à utiliser. La machine à bobiner CNC actuelle est facile à produire. Si le système est complexe, il perd du temps. Le système de la machine de flexion à rouleaux

doit être stable. Comment choisir un système stable si un problème survient avec l'équipement de travail des métaux et que de gros problèmes surviennent dans quelques jours? Vous devez examiner l'historique du produit et l'évaluation du client, ainsi que l'expérience de production du fabricant de tôles; S'il y a une élite technologique. le matériau et la technologie de traitement du rouleau de plaque de travail nécessitent un trempage et un revenu pour augmenter la dureté de surface; La structure a besoin d'un soulagement des contraintes, l'équipement de traitement de haute précision peut assurer la précision de l'assemblage; Les roulements sont également essentiels. La capacité de travail maximale de la machine à bobiner à trois rouleaux

dépend de quatre paramètres principaux: l'épaisseur maximale de la bobine (épaisseur de précontrainte), la largeur maximale de la bobine, le matériau de la bobine et le diamètre minimal de la bobine de taille maximale. Ces quatre variables paramétriques interagissent au travail. La relation de conversion entre les machines de flexion des rouleaux, c'est - à - dire la relation de conversion entre les machines # 39; La capacité de travail fournie à l'utilisateur dans le manuel d'accompagnement permet à l'utilisateur d'utiliser et de sélectionner plus rationnellement la machine à bobiner.

Fonctionnement de la machine à rouleaux de cintrage de feuilles: processus d'utilisation standard.

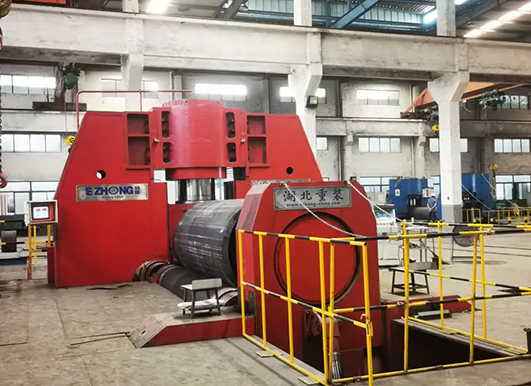

Cette machine est une machine à cintrer à trois rouleaux avec pré-flexion et distance centrale variable. Ce modèle est différent du modèle traditionnel. Parce que les deux rouleaux inférieurs de plaque d'acier peuvent se déplacer horizontalement en même temps ou complètement indépendamment, ajustez le pas entre les rouleaux de plaque d'acier; les rouleaux de plaque supérieure peuvent se déplacer de haut en bas. En raison des caractéristiques ci-dessus, la machine à rouleaux de cintrage et les capacités du campus ont été considérablement améliorées, et l'épaisseur de l'enroulement a également été considérablement augmentée.

Étant donné que les deux rouleaux de plaque d'acier inférieurs peuvent obtenir la même force et la même capacité de traitement, l'augmentation de la distance entre les deux rouleaux de plaque inférieure peut grandement améliorer le laminage des panneaux des machines de pliage de plaques métalliques et les capacités du campus.

Le raccourcissement de la distance entre les rouleaux inférieurs de plaque d'acier peut faciliter la traînée de la plaque d'acier, et il peut se former mieux lors du laminage de plaques d'acier de petit diamètre et épaisses et est utile pour la mesure du cylindre soudé. L'augmentation de la distance entre les rouleaux inférieurs de la plaque d'acier facilite le roulis de plaques d'acier épaisses.

Lorsque le rouleau de plaque d'acier inférieur se déplace horizontalement, les cylindres gauche et droit des rouleaux de plaque supérieure ne peuvent pas être pressurisés. Avant que tous les rouleaux inférieurs de la plaque d'acier se déplacent horizontalement, il faut s'assurer que le rouleau supérieur est soulevé à une hauteur appropriée sur la ligne avant que le rouleau inférieur ne puisse bouger; sinon, le rouleau de plaque inférieure ne doit pas se déplacer horizontalement.

Le mouvement inverse des rouleaux de plaque d'acier supérieur et inférieur doit d'abord être freiné, puis l'opération inverse.

Le rebond est plus prononcé lors du laminage à froid et une certaine quantité de bobinage doit être appliquée. Une fois que la quantité requise de surenroulement est atteinte, il doit être rabattu plusieurs fois jusqu'à cette courbure. L'acier à haute résistance a un grand rebond. Afin de réduire le rebond, il est préférable d'effectuer un traitement de recuit avant la formation finale.

Après la pièce de machine de pliage de plaque d'acier est roulée, le rouleau de plaque d'acier supérieur doit être élevé à plus de 300mm sur la ligne et le rouleau de plaque d'acier supérieur est dans un état horizontal avant de décharger la pièce.
