EZW11XY-150-3500 de laminage de plaques à trois rouleaux dans la fabrication de tuyaux en acier

Table of Content [Hide]

Ningbo Tuyau d'acier de ponçage Engineering Co., LTD

http://www.pipe-cn.com

Brève introduction: La société de tuyaux en acier de ponçage de Ningbo est située dans la zone de développement économique et technologique de Ningbo, province du Zhejiang, Chine. C'est une entreprise de production professionnelle engagée dans des tuyaux en acier soudés de très long et super grand diamètre. A 5000 tonnes de type de fichier à portique quai auto-fourni. La société prend le tuyau en acier soudé à l'arc enterré à joint en spirale de grand et moyen diamètre et le tuyau à joint droit comme produits principaux, et possède la plus grande unité de tubes soudés en spirale en Chine, qui peut réaliser la production mobile. La capacité de production annuelle est de 200,000 tonnes, le diamètre du tuyau est de 400 ~ 3050mm et l'épaisseur de la paroi est de 5 à 25mm.

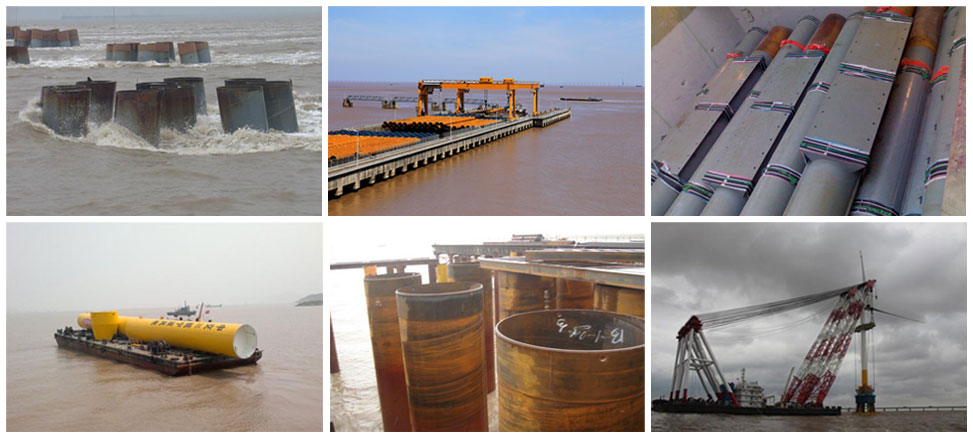

Ningbo Sanding

Commandez des produits EZHONG:

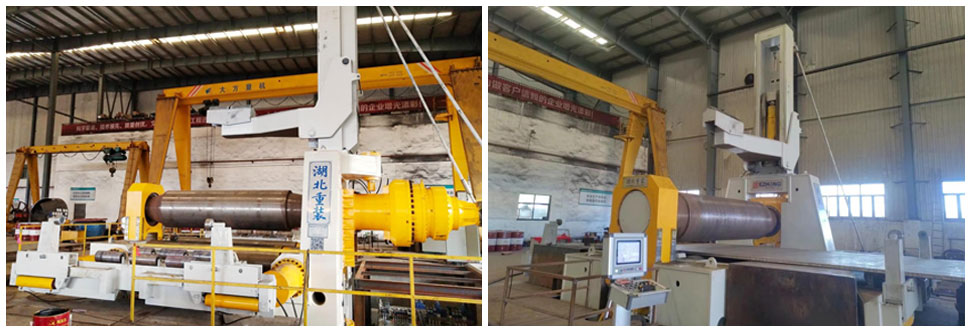

EZW11XY-150 * 3500 machine à laminer les plaques à trois rouleaux

EZW11XY-150*3500 three-roll plate rolling machine

(EZW11XY-150 * 3500 rouleau à trois rouleaux)

Tableau des paramètres principaux

Numéro de commande	Article	Unité	Données
1	Spécifications de la machine	Mm	150 × 3500(245Mpa)
2	Le diamètre du rouleau supérieur	Mm	1060
3	Diamètre du rouleau inférieur	Mm	860
4	Matériau du rouleau supérieur et inférieur		60CrMnMo 42CrMo
5	Coefficient de bord droit	Mm	2 ~ 2.5 fois l'épaisseur de la plaque
6	Température de circulation	C	20 °C Rouleau à froid
7	Limite de rendement de la plaque	MPa	245	360
8	La largeur maximale de la bobine	Mm	3500	3500
9	Diamètre minimum du tambour à pleine charge	Mm	Direct 3000mm	Mn 3500mm
10	Épaisseur maximale de la plaque de flexion	Mm	150	125
11	Plaque de prébend épaisse	Mm	130	100
12	Deux distances de centre de rouleau inférieur	Mm	1050 ~ 1750
13	Longueur efficace du rouleau de travail	Mm	3580
14	Le rouleau supérieur entraîne le couple total	T. m	120
15	Couple total d'entraînement inférieur	T. m	2*3.5
16	Vitesse de mouvement horizontal du cylindre inférieur du rouleau	Mm/min	350
17	Pression et débit du système hydraulique	MPA	Moteur ~ 17, autre jusqu'à 25
18	Pression le diamètre du cylindre	Mm	Très 870/très 370/630
19	Pression totale sous force	T	2430
20	Poussée horizontale pour le diamètre du cylindre	Mm	89480
21	Poussée horizontale	Tonne	900
21	Vitesse de rouleau supérieure	Mm/min	0 ~ 200
23	La puissance de la machine	Kw	≥ 300
24	Mouvement horizontal du rouleau inférieur de chaque côté	Mm	0 ~ 650
